动静态信号测试系统 3839

本产品已浏览14次

一、概述

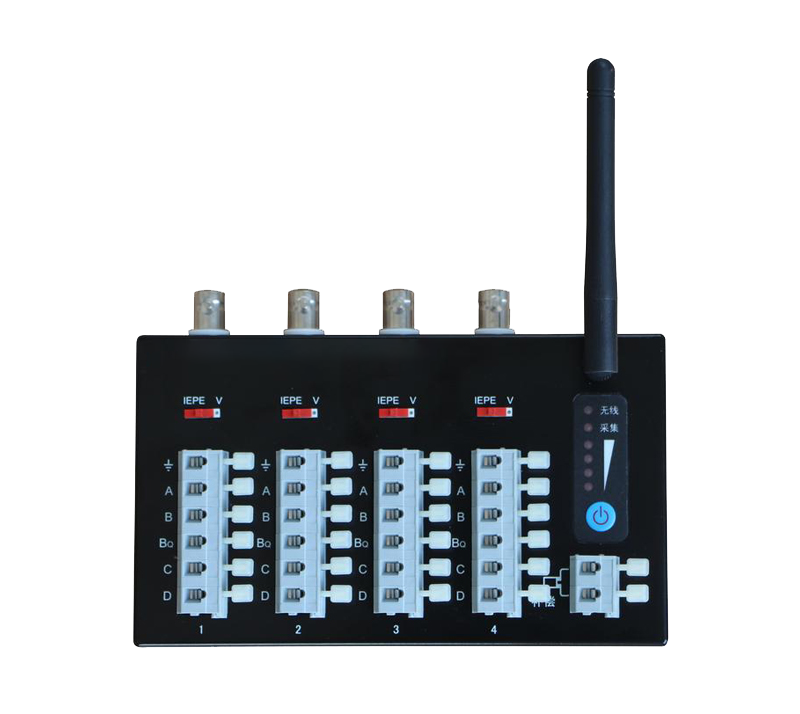

3839动静态信号测试系统,4通道/台,每通道可以用于测应变或测振动。测振动可配接IEPE型或压电式传感器。仪器支持AC220V供电,也支持外接直流电源(蓄电池)供电,并且直流供电的范围很宽,使用十分便捷,多台仪器有线组网(采用易于制作的网线)测试时,可通过外接直流电源(蓄电池)供电线缆集中供电,方便了现场的布线。仪器每个测点桥路独立设置,每台仪器有一个补偿片接入端子,可在软件中分别为每个测点选择补偿片,现场测试方式更加灵活。每个测点有一个BNC输入端子,设置为电压输入时可以直接连接如拾振器的电压输出型传感器,设置为IEPE时可以直接配接IEPE传感器。仪器每个通道采用独立24bits ADC,具有较高的信噪比,保证每个通道同步采集,多台仪器组网时也能保证所有通道的同步性。

二、系统特点

每一测点任意组桥

支持电压及IEPE型传感器

交、直流精度和交流幅频特性

每测点同步采样

多台设备间采用创新的同步机制

高可靠性的现场总线组网

AC220V、外接直流电源供电

支持USB、有线组网测试方式

全电子化、程控化设计

适合各类工程测试

三、系统组成

1803USB网关

3839

系统软件

技术指标:

1、测点数:4点/台

2、应变量程:±50000με/±16666με/±5000με/±1666με/±500με

3、分辨率:0.02με

4、测量误差:±0.2% FS±1με

5、平衡方式:硬件平衡,16bit-DAC

6、平衡范围:0 ~±25000με

7、供桥电压:2Vdc

8、应变接口;进口按压端子

9、应变片阻值:50 ~ 20000Ω

10、桥路形式:全桥、半桥、1/4桥(三线制、无补偿、公共补偿)

11、电压/IEPE

a. 输入范围:±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置

b. 频率下限:电压输入时为DC(0Hz),IEPE输入时为0.2Hz

c. IEPE供电:+24V/4mA

d. 接口:BNC

12、采样方式:每通道独立ADC并行同步采集

13、AD位数:24bits

14、采样速率:采样率1024Hz,多挡可设置

15、工作模式:在线或离线

16、可选配的无线通讯方式(Zigbee或WiFi),具有无线路由功能,方便组成大型测试系统

17、支持静态、动态应变测试

18、内置存储器容量:8M/1G

19、离线测试存储方式:文件

20、系统支持设备数:不低于100台

21、电源:

a. 内置大容量锂电池,11.1V/4.5AH

b. 外接直流电源DC12~16V,支持12V蓄电池或太阳能电池

22、结构形式:盒式

23、重量:0.96kg

24、外形尺寸(L×W×H,mm):170×100×51.5(不包括天线和表面安装的端子等器件)

1803网关技术参数

1、连接接口:miniUSB

2、通讯接口:USB

3、工作电源:计算机USB口供电

4、支持节点容量无上限

5、总线:

(1)通讯接口类型:RJ45

(2)通讯总线类型:RS422

(3)外接电源供电范围(可根据需要接入):9~36Vdc

(4)有线/无线工作方式选择:微型拨动开关

6、重量:70g

7、外形尺寸(L*W*H,mm):70*55*24
