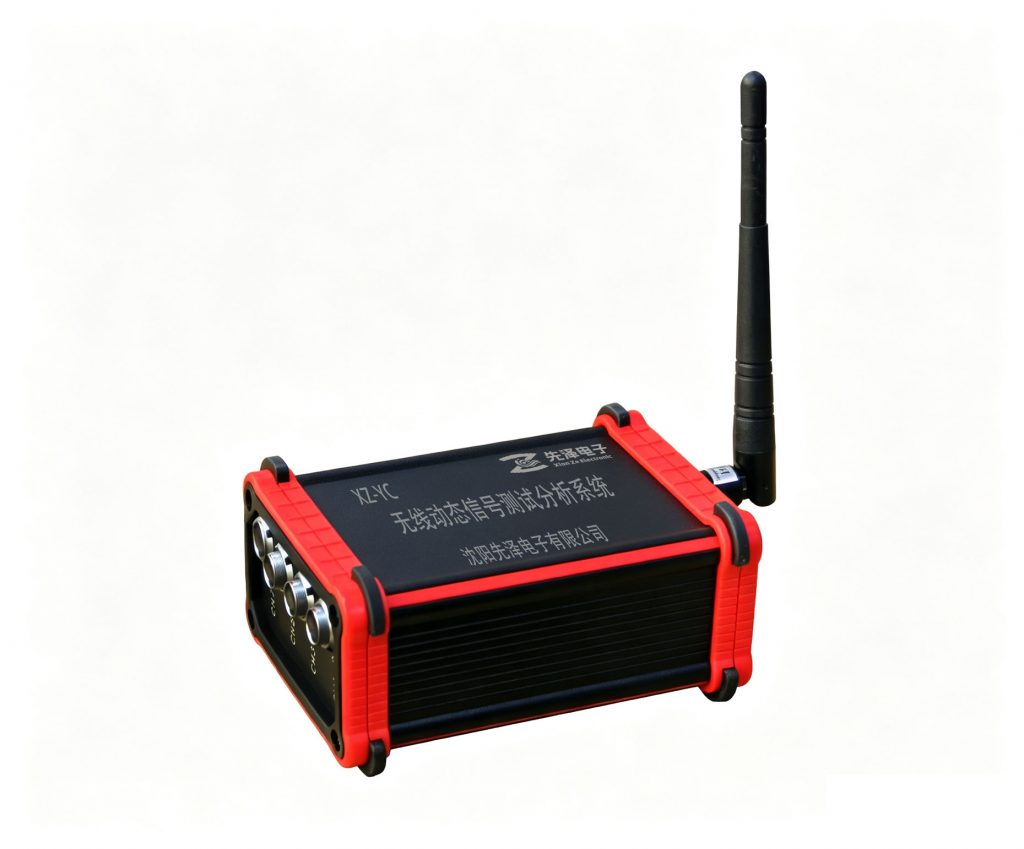

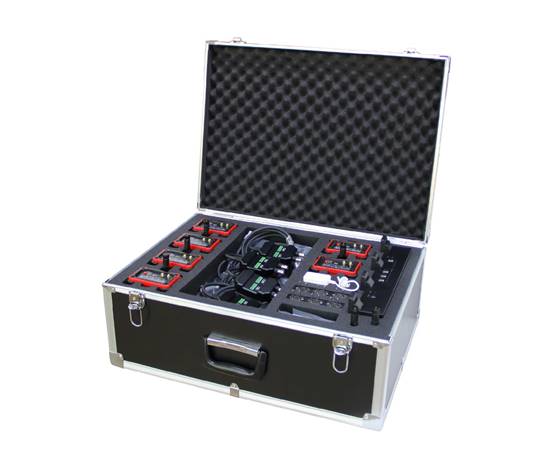

XZ-YC 无线动态数据遥测采集系统

一、方案概述

本方案支持XZ-YC 无线动态数据遥测采集系统，主打无线便捷部署、多信号兼容采集、高精度实时监测，彻底解决传统有线采集设备布线繁琐、施工成本高、现场布线受限、设备移动性差等行业痛点。产品全程基于WIFI无线接入传输，无需铺设网线，适配各类复杂工业、工程测试场景。设备多台分布式组网，可同时并行采集振动、电涡流、应变等核心力学与位移信号，支持多信号同步采样、数据实时上传、本地缓存、远程监测与数据分析，广泛适用于机械设备状态监测、结构力学试验、工业设备故障诊断、桥梁建筑健康监测、精密设备位移振动测试等场景。

二、核心技术参数

2.1 通道配置

4、8通道数：独立可编程采集通道，全通道同步采样，支持单通道、多通道分组启停采集，通道之间电气隔离，有效避免信号相互干扰。通道可灵活配置信号类型，自由适配应变、振动、电涡流传感器，无需更换硬件模块，软件一键切换采集模式。

2.2 信号采集参数

应变信号采集：支持1/4桥、半桥、全桥通用应变传感器适配，具备自动桥路平衡、程控增益调节功能，适配结构静态应力、动态应变、疲劳试验测试，可精准捕捉微小形变数据。
振动信号采集：兼容IEPE压电式振动传感器，支持加速度、速度、位移振动信号采集，内置4mA/24V IEPE激励电源，支持高频动态采样，可完成设备振动幅值、频率、频谱分析，适配机械振动故障监测。
电涡流信号采集：适配非接触式电涡流位移传感器，支持金属设备径向位移、轴向跳动、轴振动、间隙变化等非接触监测，抗油污、水汽、粉尘干扰，适配工业恶劣工况在线监测。

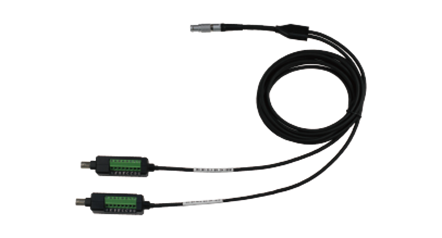

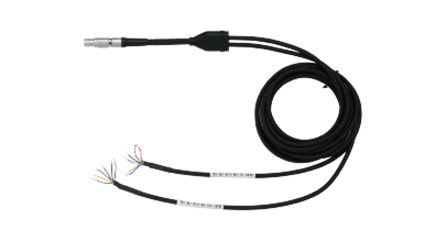

标配线缆应变快接分线盒（选配） BNC电压信号线（选配）

2.3 采样与精度性能

AD采样位数：24位高精度模数转换
单通道最高采样率：100KHz，全通道同步采样无延迟
输入量程：±20V通用量程，支持软件自定义调节
采样精度：静态精度≤0.1%FS，动态精度≤0.3%FS
同步精度：多通道同步误差＜1μs，保障多测点数据一致性

2.4 WIFI无线传输参数

传输模式： WIFI无线接入，支持STA和AP双模式
传输距离：空旷环境有效传输距离≥200米，工业遮挡环境≥50米，可使用千兆网线延长传输距离。
传输协议：支持TCP/IP、UDP通用协议，适配电脑、上位机、云端平台对接
稳定机制：支持无线信号自动重连、断网本地缓存、联网续传，杜绝数据丢失
组网能力：支持多台设备WIFI组网，可扩展更多采集通道，满足大规模测点监测需求

2.5 硬件基础参数

供电方式：内置可充电锂电池+外接DC供电双模式，锂电池满电可持续工作8小时以上，适配户外无电源场景
防护等级：工业级防护，防尘抗干扰，适配车间、户外、工地等复杂工况
存储能力：内置大容量本地存储，可离线存储海量采集数据
拓展接口：预留USB、拓展串口，支持数据导出、外设拓展

2.6参数指标

1、Wi-Fi内网可靠传输距离大于200米，可选4G网络外网距离不受限制;

2、测量通道：单终端4、8通道可选，可多终端扩展通道数;

3、采样速度:并行连续采集0.001Hz至100KHz;

4、信号输入类型（实时采集振动、应变、电压、电流、位移等信号）：

应变：全桥、半桥、1/4桥二线制、1/4桥三线制;

电压：±50 mV、±100 mV、±2.5V、±5V、±20V;

电流：0-20mA或4-20mA;

温度：各型热电偶：0～1500℃；pt100：0～300℃。

压力：压阻式压力传感器、称重传感器。

位移：1.5mm~25mm电涡流位移计；应变式、电阻式等位移计类型。

加速度：电阻式、电容式、IEPE、ICP等类型（内置ICP传感器4mA恒流源）。

速度：磁电式低频拾振器。

应变式传感器：力、压力、扭矩、位移等应变式传感器。

其他传感器：孔隙水压力计、土压力计等电压、电流输出型传感器。

5、数据存储：内置256G TF卡，可离线采集的数据直接保存在TF卡中，Wifi网络调用，保证数据连续不丢失。

6、设备自带linux系统，可支持FT32/exFat等文件系统。

7、分辨率：24位AD;

8、测量误差:≤±0.2%；

9、稳定度(4小时):±4με/4小时；±1με/℃;

10、激励电压源:DC0～5V可选，IEPE激励恒流源:4mA;

11、可配置设备为AP热点和连接热点模式，支持网页配置参数、支持TF卡配置参数。

12、支持脱机独立运行，可定时采集和存储数据。

13、电源:内置4.2V10AH锂电池，可连续工作8小时以上；

14、外形尺寸:92X53X135毫米；

15、温度范围 (工作)：-10～+60°C；

16、防护等级：IP65；

17、重量:750g；

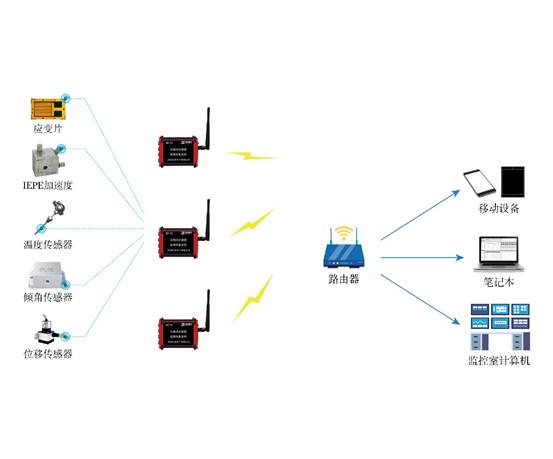

三、系统整体架构

本采集系统采用前端采集+无线传输+终端分析三层架构，整体架构简洁、部署便捷、运维简单，无需复杂布线施工。

3.1 前端感知层

由各类传感器组成，包含应变传感器、IEPE振动传感器、电涡流位移传感器，按需布置在监测测点位置，负责采集现场形变、振动、位移原始物理信号，将物理量转换为标准电信号传输至采集主机。可自由搭配不同类型传感器，实现多参数同步监测。

3.2 数据采集与传输层

核心为多台WIFI无线采集主机，负责接收传感器模拟信号，完成信号放大、滤波、AD转换、数据预处理，通过WIFI无线方式将标准化数字数据实时上传至终端设备。设备支持本地离线存储，网络异常时自动缓存数据，网络恢复后自动续传，保障数据完整性。同时内置边缘计算能力，可完成数据降噪、异常筛选、初步运算，降低终端算力负载。

3.3 数据展示与分析层

由配套专业测试分析软件组成，支持电脑、平板无线连接设备，实现设备参数配置、通道启停控制、实时数据显示、波形绘制、数据存储、回放分析、频谱分析、模态分析、报表导出等功能，可精准识别设备异常振动、结构形变超标、位移异常等问题，为工况评估、故障诊断、结构性能分析提供数据支撑。

四、核心产品功能

4.1 多参数同步采集功能

多设备可同步并行工作，可同时采集振动、应变、电涡流三类信号，支持混合信号采集模式，单设备即可完成多维度力学参数监测，无需多台设备配合，大幅简化测试系统架构。各通道独立参数可调，可根据不同传感器参数设置增益、采样率、滤波参数，适配不同测试精度需求。

4.2 WIFI无线智能传输功能

支持路由组网模式，无路由器场景可直接设备连电脑，快速搭建测试环境；固定监测场景可接入现场WIFI路由，实现远程无线监测。5G双频WIFI传输抗干扰性强，传输速率高，可满足至少20通道高速数据实时上传，无卡顿、无丢包，适配高频动态测试场景。

4.3 数据可靠存储与续传功能

设备内置本地存储芯片，支持离线长时间采集存储，断网情况下不中断数据采集与存储；网络恢复后自动补传离线数据，实现数据零丢失。同时支持上位机实时存储、历史数据回放、数据批量导出，适配试验数据存档、溯源、二次分析需求。

4.4 高精度信号预处理功能

内置专业信号处理算法，自动完成信号滤波、降噪、零点校准、桥路平衡，有效过滤现场环境电磁干扰、噪声干扰，提升原始数据精准度。支持自定义滤波频段、采样触发方式，适配静态稳态测试与动态瞬态测试场景。

45 可视化数据分析功能

配套软件支持实时波形显示、多通道数据对比、时域分析、频域分析、包络解调分析，可自动生成测试报表、趋势曲线，精准识别机械不平衡、轴承故障、结构松动、形变超标、轴系位移异常等问题，满足科研试验、工业故障诊断、结构健康检测分析需求。

4.6 便捷组网与拓展功能

支持多设备WIFI组网同步采集，可灵活拓展通道数量，满足大型结构、多测点大规模监测需求。设备支持远程参数配置、远程启停控制、远程状态监测，无需现场操作，适配高空、高危、远距离测试场景。

五、产品优势

无线部署，高效便捷：全程WIFI无线传输，无需布线、无需打孔施工，大幅降低现场部署成本与施工周期，设备可灵活移动，适配临时试验、移动巡检、固定监测多种场景。
多通道多合一，性价比高：单设备集成20路通道，兼容振动、应变、电涡流三大核心信号，替代传统多台单一功能采集设备，简化设备配置，降低采购与运维成本。
高精度高同步，数据可靠：24位高精度AD采样，微秒级全通道同步，专业信号适调与抗干扰设计，适配工业复杂工况与高精度科研试验。
断网续传，数据零丢失：本地缓存+云端续传双重保障，彻底解决无线传输网络波动导致的数据丢失问题，数据完整性、稳定性远超普通无线采集设备。
适配性广，通用性强：支持各类主流传感器适配，软件参数灵活可调，可适配机械、土木、水利、交通、航空航天等多行业测试监测场景。
