无线应变振动测试系统 3840

本产品已浏览21次

一、概述

3840动静态应变仪(也称为准动态应变仪)是一款支持静态和低速动态应变测试的高性能应变仪,特别适合测点分布相对分散的工程测试场合,所有测点同步进行采集。系统支持单台USB接口直接连接测试及多台之间通过现场总线级联组网测试。仪器内置锂电池工作,也支持外接直流电源(蓄电池)供电,并且直流供电的范围很宽,使用十分便捷,多台仪器有线组网(采用易于制作的网线)测试时,可通过外接直流电源(蓄电池)供电线缆集中供电,方便了现场的布线。仪器每个测点桥路独立设置,每台仪器有一个补偿片接入端子,可在软件中分别为每个测点选择补偿片,现场测试方式更加灵活。每个测点设有应变接线端子和BNC输入端子,可接应变片、拾振器、IEPE型传感器、各种桥式传感器,可以测量应力应变、加速度、温度、力等信号,广泛应用于桥梁、建筑的检测试验和疲劳试验现场。端子设置为电压输入时可以直接连接如拾振器的电压输出型传感器,设置为IEPE时可以直接配接IEPE传感器。仪器每个通道采用独立24bits ADC,具有较高的信噪比,保证每个通道同步采集,多台仪器组网时也能保证所有通道的同步性。仪器可选配ZigBee或WiFi无线组网构成无线测试系统

二、系统特点

每一测点任意组桥

支持电压及IEPE型传感器

每测点间同步采样

多台设备间采用创新的同步机制

高可靠性的现场总线组网

内置大容量锂电池或外接交、直流供电

支持USB、总线组网测试方式

全电子化、程控化设计

极高的交、直流精度和极佳的交流幅频特性

便携式、箱式结构

适合各类工程测试

三、系统组成

1803 USB无线动态网关(选配)

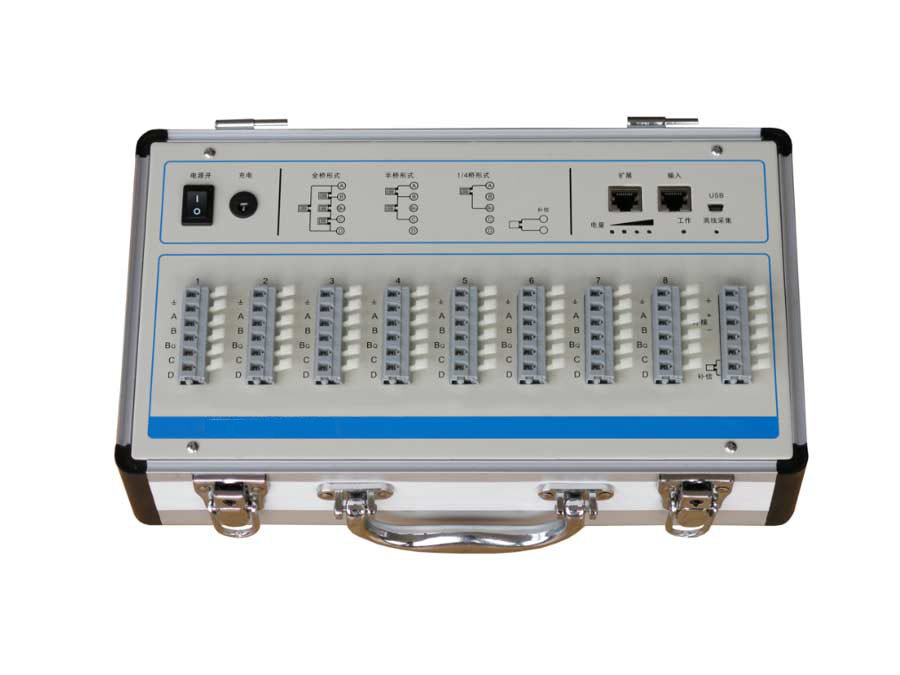

3840 动静态信号测试系统主机

系统软件

3840主要技术指标

1、测点数:8点/台

2、应变量程:±30000με/±10000με/±3000με/±1000με/±300με

3、最高分辨率:0.02με

4、测量误差:±0.2% FS±1με

5、平衡方式:硬件平衡,16bit-DAC

6、平衡范围:0 ~±25000με

7、供桥电压:2Vdc

8、应变接口;进口按压端子

9、应变片阻值:50 ~ 20000Ω

10、桥路形式:全桥、半桥、1/4桥(三线制、无补偿、公共补偿)

11、电压/IEPE

a)最大输入范围:±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置

b)频率下限:电压输入时为DC(0Hz),IEPE输入时为0.2Hz

c)IEPE供电:+24V/4mA

d)接口:BNC

12、采样方式:每通道独立ADC并行同步采集

13、AD位数:24bits

14、采样速率:8通道最高1500Hz,多挡可设置

15、工作模式:在线或离线

16、通讯方式:USB(单机)/RS422(多台组网)

17、支持静态、动态应变测试

18、内置存储器容量:8M

19、离线测试存储方式:文件

20、系统支持设备数:不低于100台

21、电源:

a)内置大容量锂电池,11.1V/4.5AH

b)外接直流电源DC12~16V,支持12V蓄电池或太阳能电池

22、结构形式:箱式

23、重量:2030g

24、外形尺寸(L×W×H,mm):320×210×105

25、通讯接口:

a)单台设备可通过miniUSB口直接连接

b)多台设备可通过总线级联扩展

c)总线接口:RJ45

d)总线类型:RS422

26、总线传输距离:两台设备间不低于200米

27、可定制ZigBee或WiFi无线测试功能

1803 USB网关主要技术指标

1、连接接口:miniUSB

2、通讯接口:USB

3、工作电源:计算机USB口供电

4、支持节点容量无上限

5、总线:

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)外接电源供电范围(可根据需要接入):9~36Vdc

d)有线/无线工作方式选择:微型拨动开关

6、重量:70g

7、外形尺寸(L*W*H,mm):70*55*24
